Skoda Fabia: Sicherungen und Glühlampen. Sicherungen

Die Škoda Fabia II Gen verfügt über ein ausgeklügeltes Sicherungssystem mit klarer Farbkennzeichnung und nummerierter Zuordnung. In der Schalttafel und im Motorraum befinden sich Sicherungskästen, deren Austausch genaue Richtlinien erfordert. Durchgebrannte Sicherungen sind visuell erkennbar, dürfen aber nur durch exakt gleichwertige ersetzt werden – andernfalls droht Brandgefahr oder Systemausfall. Mit der Škoda Fabia (2007–2014) bleiben elektrische Komponenten geschützt und zuverlässig. Die Anleitung zeigt Schritt für Schritt, wie Sicherungen entnommen werden, welche Funktion hinter jeder Nummer steckt, und wie man bei Ausfall mehrerer Verbraucher vorgeht. Umwelt- und Sicherheitshinweise, etwa zur fachgerechten Entsorgung und Prüfung bei wiederholtem Defekt, unterstreichen die technische Genauigkeit dieses Kapitels. Für Notfälle empfiehlt sich das Mitführen eines Ersatzsicherungskastens.

Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert.

› Vor dem Wechseln einer Sicherung muss die Zündung sowie der entsprechende Verbraucher ausgeschaltet werden.
› Feststellen, welche Sicherung zu dem ausgefallenen Verbraucher gehört, Sicherungen in der Schalttafel oder, Sicherungen im Motorraum.
› Die Kunststoffklammer aus der Halterung in der Abdeckung des Sicherungskastens nehmen, diese auf die jeweilige Sicherung stecken und diese herausziehen.
› Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen erkennbar. Die defekte Sicherung durch eine neue Sicherung mit gleicher Amperezahl ersetzen.

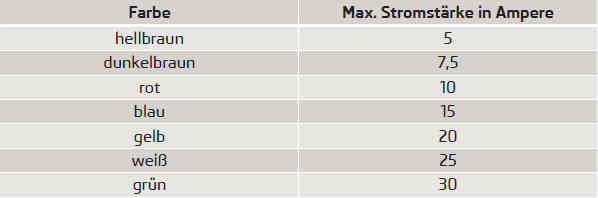

Farbkennzeichnung der Sicherungen

ACHTUNG
Vor jeder Arbeit im Motorraum sind die Warnhinweise zu lesen und zu beachten, Motorraum.

VORSICHT
■ Die Sicherungen nicht „reparieren“ und diese auch nicht durch stärkere ersetzen - Brandgefahr! Außerdem können Schäden an anderer Stelle der elektrischen Anlage auftreten.
■ Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb geprüft werden.

Hinweis
■ Wir empfehlen, stets im Fahrzeug Ersatzsicherungen mitzuführen. Ein Kästchen mit Ersatzsicherungen kann aus den ŠKODA Original Teilen erworben werden.
■ Zu einem Verbraucher können mehrere Sicherungen gehören.
■ Mehrere Verbraucher können gemeinsam über eine Sicherung abgesichert sein.

Sicherungen in der Schalttafel

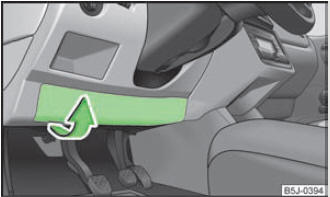

Abb. 142 Unterseite der Schalttafel: Abdeckung des Sicherungskastens

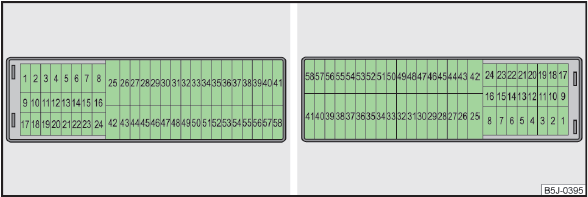

Abb. 143 Schematische Darstellung des Sicherungskastens für Links- / Rechtslenker

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise .

Die Sicherungen befinden sich an der linken Seite der Schalttafel hinter einer Abdeckung.

› Die Abdeckung vorsichtig in Pfeilrichtung schwenken und herausnehmen » Abb. 142.
› Nachdem die Sicherung ausgewechselt worden ist, die Abdeckung in die Schalttafel entgegen der Pfeilrichtung wieder einsetzen, sodass die Führungsnasen in den Öffnungen der Schalttafel geführt werden. Die Abdeckung andrücken, bis diese einrastet.

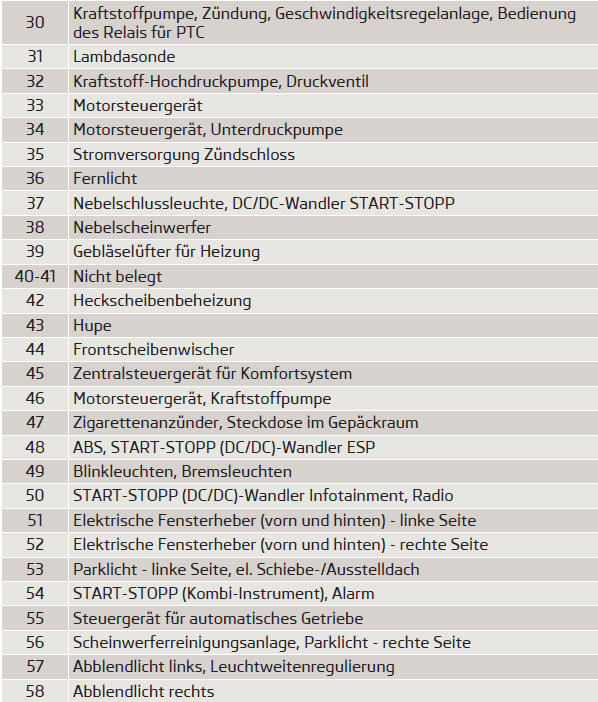

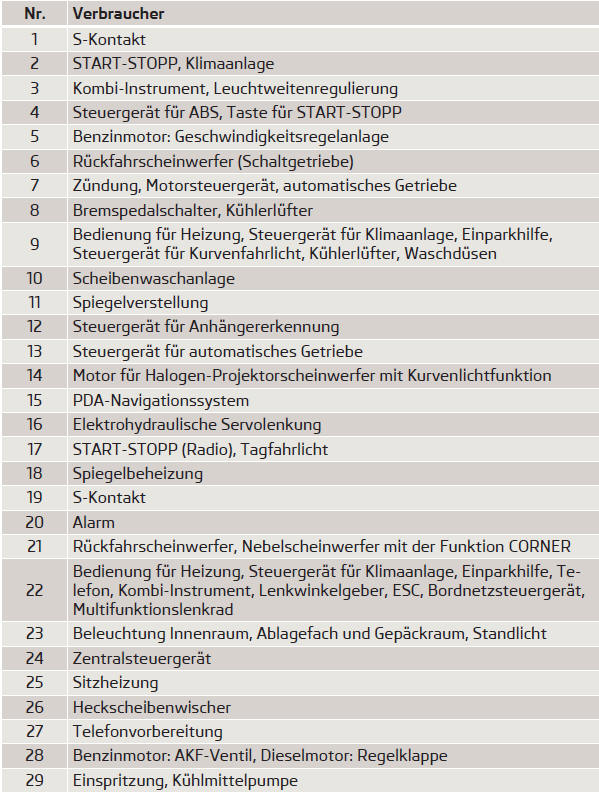

Sicherungsbelegung in der Schalttafel

Sicherungen im Motorraum

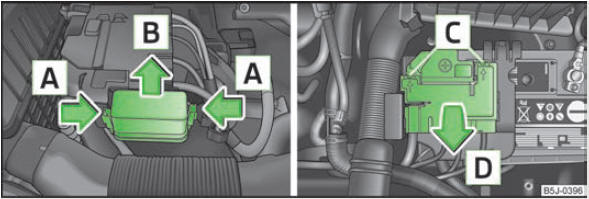

Abb. 144 Fahrzeugbatterie: Abdeckung des Sicherungskastens

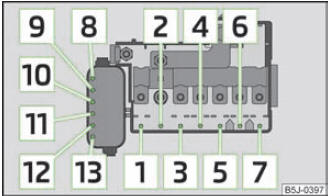

Abb. 145 Schematische Darstellung des Sicherungskastens im Motorraum

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise .

› Die Sicherungsbügel der Abdeckung des Sicherungskastens gleichzeitig in Pfeilrichtung A » Abb. 144 zusammendrücken und die Abdeckung in Pfeilrichtung B herausschieben.
› Mit einem flachen Schraubendreher die Halterungen in den Öffnungen C entriegeln und die Abdeckung nach oben in Pfeilrichtung D klappen.

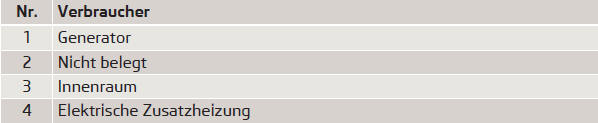

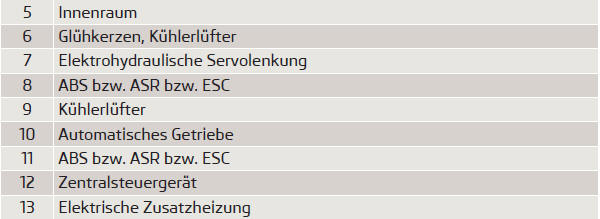

Sicherungsbelegung im Motorraum

Hinweis
Die Sicherungen Nr. 1-7 werden von einem Fachbetrieb ausgewechselt.

Die Sicherungssysteme der Škoda Fabia II Gen (2007–2014) gewährleisten Schutz vor elektrischer Überlastung und sorgen für eine stabile Stromversorgung der Komponenten. Farblich gekennzeichnete Sicherungen mit definierten Amperewerten machen die Identifikation einfach, während die Anordnung in der Schalttafel und im Motorraum durch Pläne und Tabellen unterstützt wird. Ein sicherer Austausch erfolgt über eine spezielle Kunststoffklammer im Deckel.

Besondere Hinweise zum Motorraum – etwa die Sicherungsgruppen 1–7, die nur durch Fachbetriebe gewechselt werden dürfen – und zur Vermeidung von Brandgefahr durch falsche Sicherungskombinationen unterstreichen den Sicherheitsanspruch. Die Ergänzung durch Ersatzsicherungen im Fahrzeug bietet maximale Vorbereitung für unerwartete Situationen.

Škoda demonstriert mit diesem System, wie moderne Fahrzeuge durch präzise Elektroschutzkonzepte abgesichert sind.
