Skoda Fabia: Licht - Licht und Sicht - Bedienung - Skoda Fabia BetriebsanleitungSkoda Fabia: Licht

Bei Fahrzeugen mit Rechtslenkung weicht die Anordnung der Schalter zum Teil von der in » Abb. 21 gezeigten Anordnung ab. Die Symbole, die die Schalterstellungen markieren, sind jedoch gleich.

Skoda Fabia Betriebsanleitung ACHTUNG
Niemals nur mit eingeschaltetem Standlicht fahren! Das Standlicht ist nicht hell genug, um die Straße vor Ihnen genügend auszuleuchten oder von anderen Verkehrsteilnehmern gesehen zu werden. Deshalb bei Dunkelheit oder schlechter Sicht immer das Abblendlicht einschalten.

Skoda Fabia Betriebsanleitung VORSICHT
■ Das Einschalten der beschriebenen Leuchten darf nur im Einklang mit den nationalen gesetzlichen Bestimmungen erfolgen.
■ Für die richtige Einstellung und Verwendung der Leuchten ist stets der Fahrer verantwortlich.

Skoda Fabia Betriebsanleitung Hinweis
■ Ist der Lichtschalter in der Stellung , der Zündschlüssel abgezogen und wird die Fahrertür geöffnet, dann ertönt ein akustisches Warnsignal. Mit dem Schließen der Fahrertür (Zündung aus) wird das akustische Warnsignal über den Türkontakt abgestellt, jedoch das Standlicht bleibt ein, um ggf. das abgestellte Fahrzeug zu beleuchten.
■ Bei Fahrzeugen mit separaten Leuchten für Tagfahrlicht (im Stoßfänger unterhalb der Hauptscheinwerfer) dienen diese Leuchten auch als Standlicht.
■ Bei kühlen bzw. feuchten Witterungsverhältnissen können die Scheinwerfer innen vorübergehend beschlagen. Ausschlaggebend ist der Temperaturunterschied zwischen dem Innen- und Außenbereich des Scheinwerferglases. Bei eingeschaltetem Fahrlicht ist die Lichtaustrittsfläche nach kurzer Zeit wieder beschlagsfrei, ggf. kann das Scheinwerferglas an den Randbereichen noch beschlagen sein. Es können auch Rücklicht und Blinker davon betroffen sein. Dieser Beschlag hat keinen Einfluss auf die Lebensdauer der Beleuchtungseinrichtung.

Licht ein- und ausschalten

Skoda Fabia Betriebsanleitung

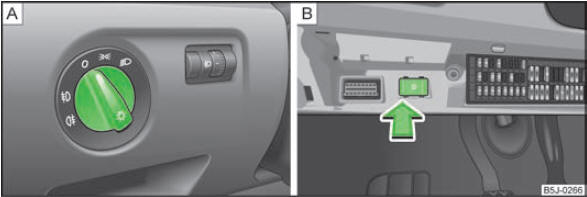

Abb. 21 Schalttafel: Lichtschalter / Sicherungsfach: Schalter für Tagfahrlicht

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Standlicht einschalten

› Den Lichtschalter » Abb. 21 - A in Stellung Skoda Fabia Betriebsanleitung drehen.

Abblend- und Fernlicht einschalten

› Den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung drehen.
› Den Fernlichthebel zum Einschalten des Fernlichts nach vorn drücken » Abb. 25.

Licht ausschalten (außer Tagfahrlicht)

› Den Lichtschalter in Stellung O drehen.

Funktion DAY LIGHT (Tagfahrlicht)

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Tagfahrlicht aktivieren

› Die Abdeckung des Sicherungskastens an der linken Seite der Schalttafel abnehmen, Sicherungen in der Schalttafel.
› Den Lichtschalter in Stellung O drehen » Abb. 21 - A.
› Den Schalter für das Tagfahrlicht einschalten » Abb. 21 - B.

Tagfahrlicht deaktivieren

› Die Abdeckung des Sicherungskastens an der linken Seite der Schalttafel abnehmen, Sicherungen in der Schalttafel.
› Den Schalter für das Tagfahrlicht ausschalten » Abb. 21 - B.
› Den Lichtschalter in die Stellung Standlicht Skoda Fabia Betriebsanleitung oder Abblendlicht Skoda Fabia Betriebsanleitung umschalten » Abb. 21 - A.

Tagfahrlicht bei Fahrzeugen mit dem START-STOPP-System aktivieren

› Die Zündung ausschalten.
› Den Blinkerhebel zum Lenkrad ziehen und gleichzeitig nach oben schieben und in dieser Stellung halten.
› Die Zündung einschalten - warten, bis das rechte Blinklicht 4x blinkt.
› Die Zündung ausschalten - es ertönt ein akustisches Signal, das die Aktivierung des Tagfahrlichts bestätigt.
› Den Blinkerhebel loslassen.

Tagfahrlicht bei Fahrzeugen mit dem START-STOPP-System deaktivieren

› Die Zündung ausschalten.
› Den Blinkerhebel zum Lenkrad ziehen und gleichzeitig nach unten schieben und in dieser Stellung halten.
› Die Zündung einschalten - warten, bis das linke Blinklicht 4x blinkt.
› Die Zündung ausschalten - es ertönt ein akustisches Signal, das die Deaktivierung des Tagfahrlichts bestätigt.
› Den Blinkerhebel loslassen.

Bei Fahrzeugen mit separaten Leuchten für Tagfahrlicht in den Nebelscheinwerfern oder im Stoßfänger vorn leuchten bei der aktivierten Funktion Tagfahrlicht das Standlicht (weder vorn noch hinten) und die Kennzeichenleuchte nicht.

Ist das Fahrzeug nicht mit separaten Leuchten für Tagfahrlicht ausgestattet, wird das Tagfahrlicht durch die Kombination von Abblendlicht, Standlicht (vorn und hinten) einschließlich Kennzeichenleuchte realisiert.

Halogen-Projektorscheinwerfer mit Kurvenlichtfunktion

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Die Halogen-Projektorscheinwerfer mit Kurvenlichtfunktion stellen sich, in Abhängigkeit von der Fahrgeschwindigkeit und dem Lenkeinschlag, für eine bessere Kurvenausleuchtung in die optimale Position.

Skoda Fabia Betriebsanleitung ACHTUNG
Falls die Halogen-Projektorscheinwerfer mit Kurvenlichtfunktion defekt sind, werden die Scheinwerfer automatisch in eine Notposition gesenkt, die eine eventuelle Blendung des Gegenverkehrs verhindert. Damit verkürzt sich die ausgeleuchtete Länge der Fahrbahn. Vorsichtig fahren und unverzüglich einen Fachbetrieb aufsuchen.

Parklicht

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Parklicht Skoda Fabia Betriebsanleitung

› Die Zündung ausschalten.
› Den Blinkerhebel » Abb. 25 nach oben bzw. nach unten drücken - das Standlicht auf der rechten bzw. linken Fahrzeugseite wird eingeschaltet.

Beidseitiges Parklicht

› Den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung drehen und das Fahrzeug verriegeln.

Skoda Fabia Betriebsanleitung Hinweis
■ Das Parklicht
Skoda Fabia Betriebsanleitung lässt sich nur bei ausgeschalteter Zündung aktivieren.
■ Wenn das rechte oder linke Blinklicht eingeschaltet worden ist und die Zündung ausgeschaltet wird, dann wird das Parklicht nicht automatisch eingeschaltet.

Touristisches Licht

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Halogen-Projektorscheinwerfer mit Kurvenlichtfunktion

Dieser Modus ermöglicht das Fahren in Ländern mit gegensätzlichem Verkehrssystem, Links-/Rechtsverkehr, ohne die entgegenkommenden Fahrzeuge zu blenden. Bei aktivem Modus „Touristisches Licht“ ist das seitliche Schwenken der Scheinwerfer deaktiviert.

Touristisches Licht aktivieren

Vor der Aktivierung des touristischen Lichts müssen folgende Bedingungen erfüllt werden.

Ausgeschaltete Zündung, ausgeschaltetes Licht (Lichtschalter in der Stellung O), Drehregler für Leuchtweitenregulierung in der Stellung -, kein Gang eingelegt bzw. Wählhebel in der Stellung N (automatisches Getriebe), deaktiviertes touristisches Licht.

› Die Zündung einschalten.

Innerhalb von 10 Sekunden nach dem Einschalten der Zündung:
› Den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung drehen, Licht ein- und ausschalten;
› Den Rückwärtsgang einlegen (Schaltgetriebe) bzw. den Wählhebel in Stellung R stellen (automatisches Getriebe);
› Den Drehregler für Leuchtweitenregulierung aus der Stellung - in die Stellung 3 drehen.

Touristisches Licht deaktivieren

Vor der Deaktivierung des touristischen Lichts müssen folgende Bedingungen erfüllt werden.

Ausgeschaltete Zündung, ausgeschaltetes Licht (Lichtschalter in der Stellung O), Drehregler für Leuchtweitenregulierung in der Stellung 3, kein Gang eingelegt bzw. Wählhebel in der Stellung N (automatisches Getriebe), aktiviertes touristisches Licht.

› Die Zündung einschalten.

Innerhalb von 10 Sekunden nach dem Einschalten der Zündung:
› Den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung drehen, Licht ein- und ausschalten;
› Den Rückwärtsgang einlegen (Schaltgetriebe) bzw. den Wählhebel in Stellung R stellen (automatisches Getriebe);
› Den Drehregler für Leuchtweitenregulierung aus der Stellung 3 in die Stellung - drehen.

Weitere Informationen, Scheinwerfer.

Skoda Fabia Betriebsanleitung Hinweis
Ist der Modus „Touristisches Licht“ aktiv, blinkt nach jedem Einschalten der Zündung die Kontrollleuchte Skoda Fabia Betriebsanleitung für 10 Sekunden.

Nebelscheinwerfer

Skoda Fabia Betriebsanleitung

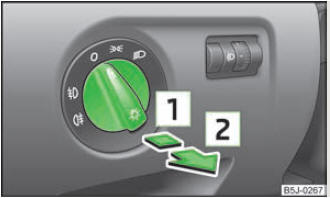

Abb. 22 Schalttafel: Lichtschalter

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Nebelscheinwerfer einschalten

› Zunächst den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung oder Skoda Fabia Betriebsanleitung » Abb. 22 drehen.
› Den Lichtschalter in Stellung 1 ziehen.

Bei eingeschalteten Nebelscheinwerfern leuchtet im Kombi-Instrument die Kontrollleuchte Skoda Fabia Betriebsanleitung.

Nebelscheinwerfer mit der Funktion CORNER

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Die Nebelscheinwerfer mit der Funktion CORNER sind für eine bessere Ausleuchtung des Umfelds in der Nähe des Fahrzeugs beim Abbiegen, Einparken u. Ä. bestimmt.

Die Nebelscheinwerfer mit der Funktion CORNER werden nach dem Lenkwinkel bzw. nach dem Einschalten des Blinklichts unter Erfüllung folgender Bedingungen geregelt:
› das Fahrzeug steht und der Motor läuft oder es bewegt sich mit einer Geschwindigkeit von max. 40 km/h;
› das Tagfahrlicht ist nicht eingeschaltet;
› das Abblendlicht ist eingeschaltet;
› die Nebelscheinwerfer sind nicht eingeschaltet;
› kein Rückwärtsgang ist eingelegt.

Nebelschlussleuchte

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Nebelschlussleuchte einschalten

› Zunächst den Lichtschalter in Stellung Skoda Fabia Betriebsanleitung oder Skoda Fabia Betriebsanleitung » Abb. 22 drehen.
› Den Lichtschalter in Stellung 2 ziehen.

Wenn das Fahrzeug nicht mit Nebelscheinwerfern ausgestattet ist, wird die Nebelschlussleuchte eingeschaltet, indem der Lichtschalter in Stellung Skoda Fabia Betriebsanleitung oder Skoda Fabia Betriebsanleitung gedreht und direkt in Stellung 2 herausgezogen wird. Dieser Schalter hat keine zwei, sondern nur eine Stellung.

Bei eingeschalteter Nebelschlussleuchte leuchtet im Kombi-Instrument die Kontrollleuchte Skoda Fabia Betriebsanleitung.

Wenn das Fahrzeug mit einer werkseitig eingebauten Anhängevorrichtung oder einer Anhängevorrichtung aus dem ŠKODA Original Zubehör ausgerüstet ist und mit einem Anhänger und eingeschalteter Nebelschlussleuchte gefahren wird, dann leuchtet nur die Nebelschlussleuchte des Anhängers.

Leuchtweitenregulierung

Skoda Fabia Betriebsanleitung

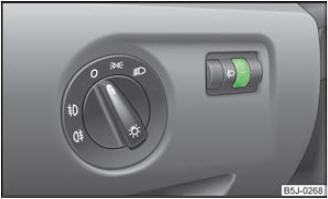

Abb. 23 Schalttafel: Leuchtweitenregulierung

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

› Den Drehregler » Abb. 23 auf die gewünschte Leuchtweite drehen.

Einstellpositionen

Die Positionen entsprechen etwa folgendem Beladungszustand.
- Fahrzeug vorn besetzt, Gepäckraum leer.
1 Fahrzeug voll besetzt, Gepäckraum leer.
2 Fahrzeug voll besetzt, Gepäckraum beladen.
3 Fahrersitz besetzt, Gepäckraum beladen.

Skoda Fabia Betriebsanleitung VORSICHT
Die Leuchtweitenregulierung immer so einstellen, dass:
■ andere Verkehrsteilnehmer nicht geblendet werden, insbesondere entgegenkommende Fahrzeuge;
■ die Leuchtweite für ein sicheres Fahren ausreichend ist.

Skoda Fabia Betriebsanleitung Hinweis
Wir empfehlen, die Leuchtweitenregulierung bei eingeschaltetem Abblendlicht einzustellen.

Schalter für Warnblinkanlage

Skoda Fabia Betriebsanleitung

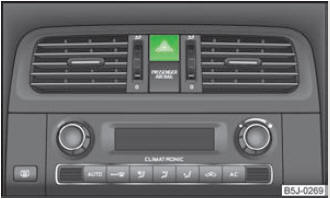

Abb. 24 Schalttafel: Schalter für Warnblinkanlage

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

› Den Schalter Skoda Fabia Betriebsanleitung » Abb. 24 drücken, um die Warnblinkanlage ein- bzw. auszuschalten.

Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahrzeugs gleichzeitig. Die Kontrollleuchte für die Blinker und die Kontrollleuchte im Schalter blinken ebenfalls mit. Die Warnblinkanlage kann auch bei ausgeschalteter Zündung eingeschaltet werden.

Bei einem Unfall mit Auslösung eines Airbags wird die Warnblinkanlage automatisch eingeschaltet.

Skoda Fabia Betriebsanleitung Hinweis
Die Warnblinkanlage ist einzuschalten, wenn zum Beispiel:
■ ein Stauende erreicht wird;
■ eine Panne oder ein Notfall auftritt.

Blinker- und Fernlichthebel

Skoda Fabia Betriebsanleitung

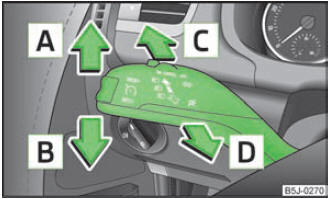

Abb. 25 Blinker- und Fernlichthebel

Skoda Fabia Betriebsanleitung Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise Skoda Fabia Betriebsanleitung.

Mit dem Blinker- und Fernlichthebel werden auch das Parklicht und die Lichthupe bedient.

Blinklicht rechts Skoda Fabia Betriebsanleitung und links Skoda Fabia Betriebsanleitung

› Den Hebel nach oben A bzw. nach unten B drücken » Abb. 25.
› Möchte man nur dreimal blinken (sogenanntes Komfortblinken), den Hebel kurz bis zum oberen bzw. unteren Druckpunkt drücken und wieder loslassen.
› Blinken zum Fahrspurwechsel - um nur kurz zu blinken, den Hebel nur bis zum Druckpunkt nach oben bzw. nach unten bewegen und in dieser Stellung halten.

Fernlicht Skoda Fabia Betriebsanleitung

› Das Abblendlicht einschalten.
› Den Hebel nach vorn in Pfeilrichtung C drücken.
› Das Fernlicht wird abgeschaltet, indem der Hebel in die Ausgangsstellung in Pfeilrichtung D gezogen wird.

Lichthupe Skoda Fabia Betriebsanleitung

› Den Hebel zum Lenkrad (gefederte Stellung) in Pfeilrichtung D ziehen - das Fernlicht und die Kontrollleuchte Skoda Fabia Betriebsanleitung im Kombi-Instrument leuchten auf.

Parklicht Skoda Fabia Betriebsanleitung

Beschreibung der Bedienung.

Skoda Fabia Betriebsanleitung VORSICHT
Das Fernlicht bzw. die Lichthupe nur dann verwenden, wenn dadurch die anderen Verkehrsteilnehmer nicht geblendet werden.

Skoda Fabia Betriebsanleitung Hinweis
■ Die Blinkleuchten arbeiten nur bei eingeschalteter Zündung. Es blinkt die entsprechende Kontrollleuchte
Skoda Fabia Betriebsanleitung oder Skoda Fabia Betriebsanleitung im Kombi-Instrument mit.
■ Nach Durchfahren einer Kurve schalten sich die Blinker automatisch aus.
■ Fällt eine Glühlampe der Blinkanlage aus, blinkt die Kontrollleuchte etwa doppelt so schnell.

    Licht und Sicht
    ...

    Innenleuchte
    Innenleuchte vorn Abb. 26 Innenleuchte vorn Türkontaktschaltung (vordere und hintere Türen) › Den Schalter A » Abb. 26 zur Mitte der Leuchte drücken, es erscheint das Symbol . ...
