Hyundai i20: Beschreibung der Sicherungs- und Relaiskästen

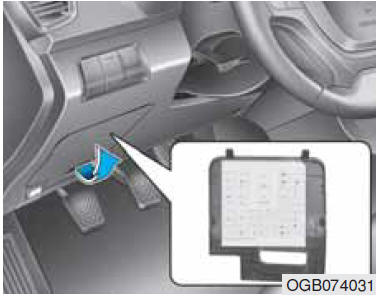

Innere Sicherungstafel

Im Inneren der Sicherungs-/Relaisabdeckungen finden Sie das Sicherungs-/ Relaisschaltetikett, welches die Sicherungs-/Relaisnamen und - kapazität beschreibt.

Information

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu.

Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der jeweiligen Legende im Sicherungskasten.

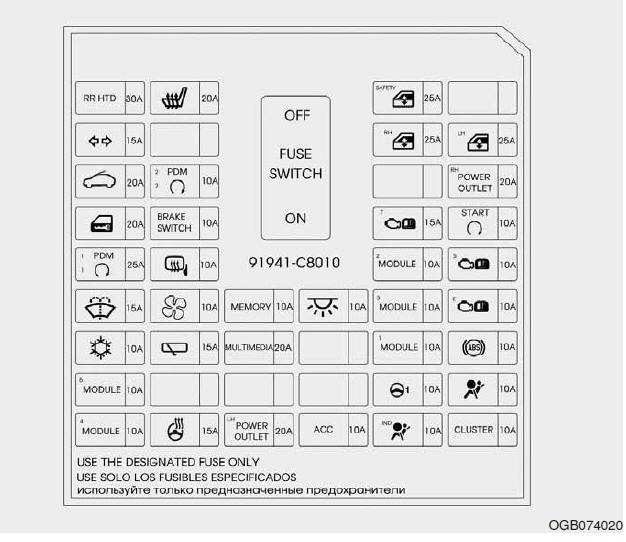

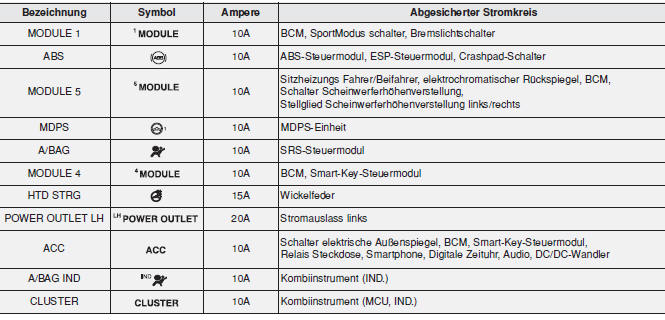

Fahrerseite Sicherungstafel

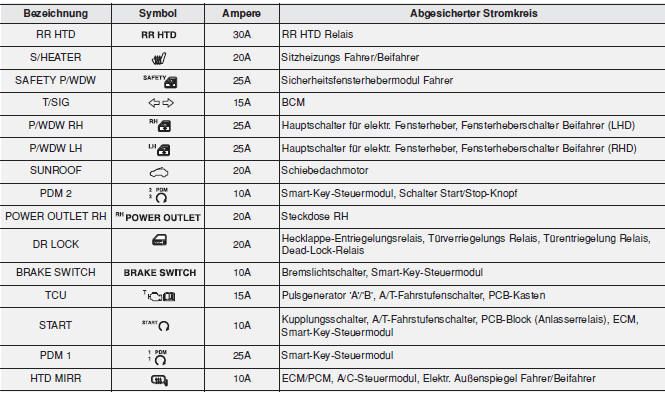

Fahrerseite Sicherungstafel

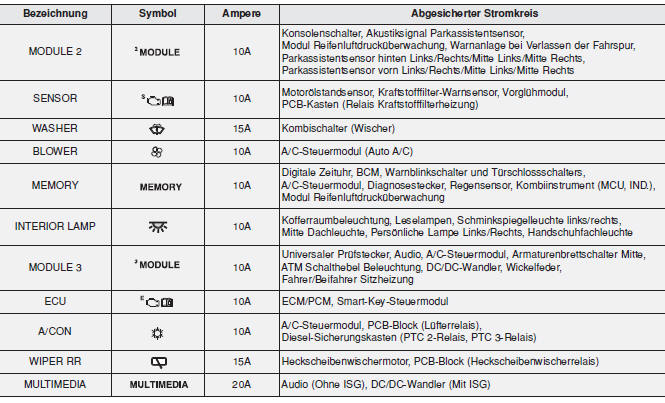

Fahrerseite Sicherungstafel

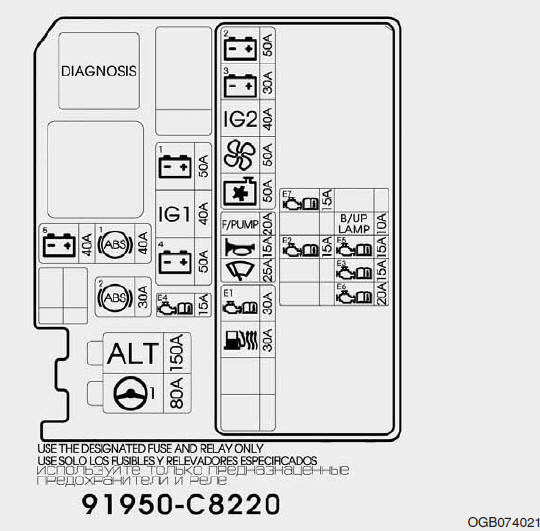

Sicherungskasten im Motorraum

Im Inneren der Sicherungs-/Relaisabdeckungen finden Sie das Sicherungs-/ Relaisschaltetikett, welches die Sicherungs-/Relaisnamen und -kapazität beschreibt.

Information

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu.

Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der jeweiligen Legende im Sicherungskasten.

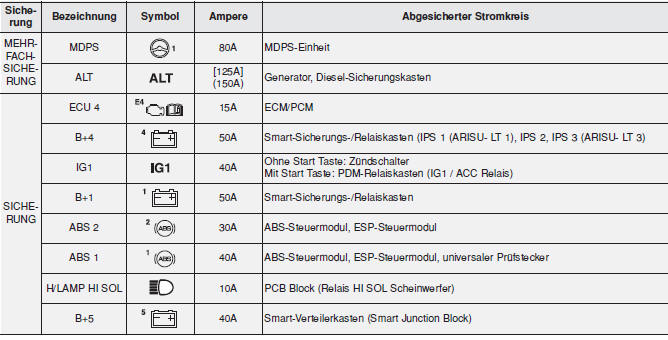

Hauptsicherungskasten im Motorraum

[ ] : G4LA/G4LC & Ohne ISG

( ) : D3FA/D4FC oder Mit ISG

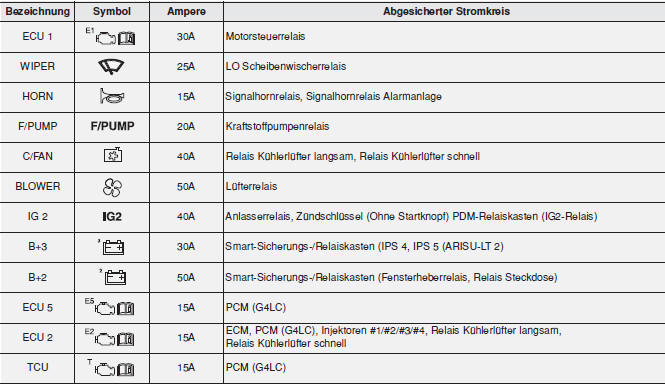

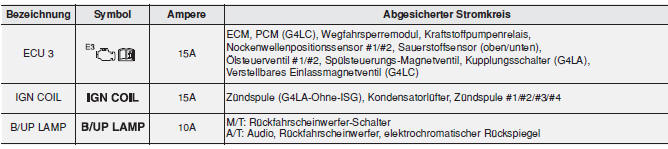

PCB-Block (Benzinmotor)

PCB-Block (Benzinmotor)

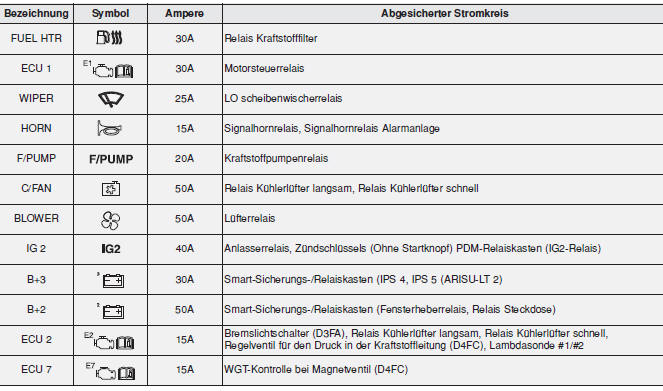

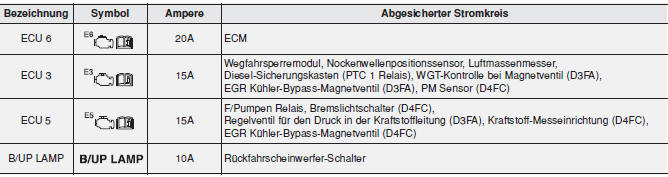

PCB-Block (Diesel-Motor)

PCB-Block (Diesel-Motor)

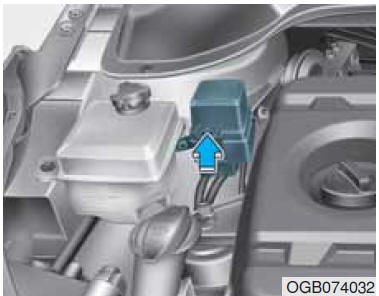

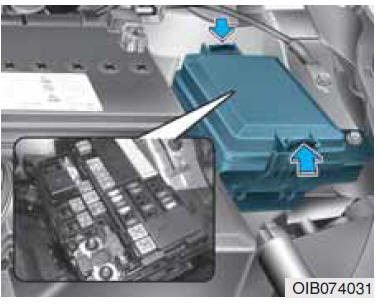

Diesel-Verteilerkasten (Diesel Box)

Im Inneren der Sicherungs-/Relaisabdeckungen finden Sie das Sicherungs-/ Relaisschaltetikett, welches die Sicherungs-/Relaisnamen und -kapazität beschreibt.

Information

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu.

Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der jeweiligen Legende im Sicherungskasten.

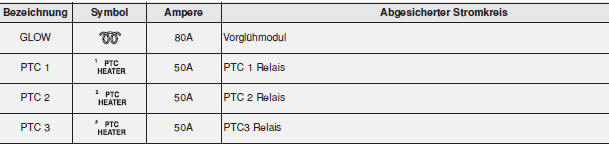

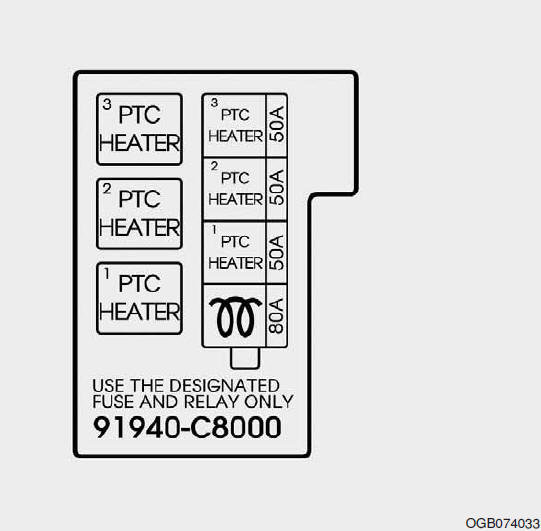

Diesel-Sicherungskasten

Hauptsicherung (Mehrfachsicherung)

Glühlampen
