Scheinwerfer ausbauen

1. Die Motorhaube öffnen. Siehe Öffnen und Schließen der Motorhaube.

2. Drehen Sie die Schrauben heraus.

3. Den Stecker abziehen 4. Bauen Sie den Scheinwerfer aus.

Beachte: Stellen Sie beim Einbau des Scheinwerfers sicher, dass der Scheinwerfer vollständig in die Halteklammern eingesetzt ist.

Wechsel von Glühlampen

WARNUNGEN
Beleuchtung und Zündung ausschalten.
Glühlampen vor dem Ausbau abkühlen lassen.

VORSICHT
Glühlampen nicht am Lampenglas anfassen.
Nur Glühlampen einbauen, die der Spezifikation entsprechen. Siehe Tabelle zur Glühlampen-Spezifikation.

Scheinwerfer

Blinkleuchte

1. Bauen Sie den Scheinwerfer aus. Siehe Scheinwerfer ausbauen.

2. Die Abdeckung abnehmen.

3. Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

4. Drücken Sie die Glühlampe vorsichtig in die Fassung, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie heraus.

Abblendlicht

1. Bauen Sie den Scheinwerfer aus. Siehe Scheinwerfer ausbauen.

2. Die Abdeckung abnehmen.

3. Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

4. Glühlampe herausnehmen.

Fernlicht

1. Bauen Sie den Scheinwerfer aus. Siehe Scheinwerfer ausbauen.

2. Die Abdeckung abnehmen.

3. Clip lösen. Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

4. Glühlampe herausnehmen.

Begrenzungsleuchte

1. Bauen Sie den Scheinwerfer aus. Siehe Scheinwerfer ausbauen.

2. Die Abdeckung abnehmen.

3. Fassung herausnehmen. Glühlampe herausnehmen.

Seitliche Blinkleuchten

1. Seitlich an der Abdeckung drücken, um die Clips zu lösen.

2. Die Abdeckung abnehmen.

3. Glühlampe und Lampenfassung ausbauen. Glühlampe herausnehmen.

Nebelscheinwerfer

Beachte: Die Nebelscheinwerfer können nicht instand gesetzt werden; bitte wenden Sie sich bei einem Ausfall an Ihren Händler.

Rückleuchten

1. Drehen Sie die Schrauben heraus.

2. Kofferraumdichtung anheben.

3. Fußbodenbelag ausbauen.

4. Flügelmutter abschrauben.

5. Rückleuchte ausbauen und Lampenfassung ausclipsen.

A Rück- und Bremsleuchte
B Rückwärtsgang
C Anzeigeleuchte

4. Glühlampe herausnehmen.

Nebelschlussleuchten

Beachte: Die Nebelschlussleuchten können nicht instand gesetzt werden; bitte wenden Sie sich bei einem Ausfall an Ihren Händler.

Mittlere Zusatzbremsleuchte

Beachte: Die LED-Platine ist kein austauschbares Bauteil; wenden Sie sich an Ihren Händler, wenn sie ausfällt.

Kennzeichenleuchte

Kennzeichenleuchte

1. Federclip vorsichtig lösen.
2. Bauen Sie die Leuchte aus.
3. Glühlampe herausnehmen.

Innenleuchte

1. Lampe vorsichtig heraushebeln.

2. Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

3. Glühlampe herausnehmen.

Leseleuchten

Leseleuchten

1. Lampe vorsichtig heraushebeln.

2. Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

3. Glühlampe herausnehmen.

Kofferraumleuchte und Fußraumleuchte

1. Lampe vorsichtig heraushebeln.

2. Glühlampe herausnehmen.

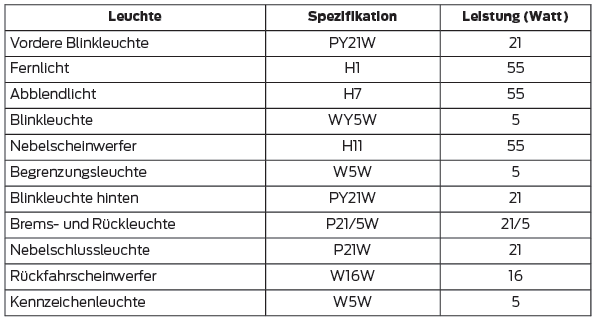

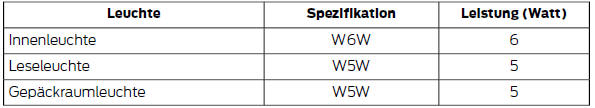

Tabelle zur Glühlampen-Spezifikation
