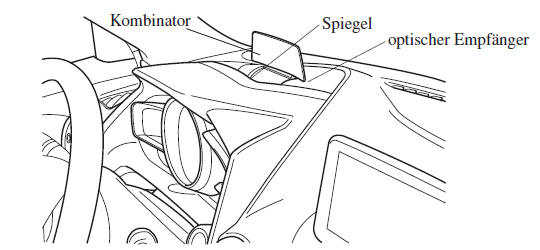

Active Driving-Anzeige

WARNUNG Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem Fahrzeug ein: Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position einzustellen, weil durch Ablenkung ein Unfall verursacht werden kann.

VORSICHT

Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen entstehen.
Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs können Beschädigungen verursacht werden.
Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen verursacht werden.
Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine Kleber an der Staubschutzfolie/am optischen Empfänger an, weil Störungen verursacht werden können.
Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige schwierig abzulesen ist.
Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch können Beschädigungen verursacht werden.

HINWEIS

Mit einer polarisierten Sonnenbrille kann es schwierig sein, die Anzeige zu lesen.

Nehmen Sie die polarisierte Sonnenbrille ab oder erhöhen Sie die Helligkeit der Anzeige.
Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger Batteriespannung kann die Einstellposition abweichen.
Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch Wettereinfiüsse, wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb genommen werden.

Auf der Active Driving-Anzeige können die folgenden Informationen abgelesen werden:

Betriebsbedingungen und Warnungen des Toter-Winkel-Assistenten (BSM) - Siehe Toter-Winkel-Assistent (BSM) auf .
Warnungen des Abstandsführungssystems (DRSS) - Siehe "Abstandsführungssystem (DRSS)" auf .
Betriebsbedingungen und Warnungen des Mazda Radar Cruise Control-Systems (MRCC) - Siehe "Mazda Radar Cruise Control-System (MRCC)" auf .
Betriebsbedingungen und Warnung des Spurhalteassistenten (LDWS) - Siehe "Spurhalteassistent (LDWS)" auf .
City-Notbremsassistentwarnung [vorwärts] (SCBS F) - Siehe "City-Notbremsassistent [vorwärts] (SCBS F)" auf .
Betriebsbedingungen des City-Notbremsassistent [rückwärts] (SCBS R) - Siehe "City-Notbremsassistent [rückwärts] (SCBS R)" auf .
Warnungen des Notbremsassistenten (SBS) - Siehe "Notbremsassistent (SBS)" auf .
Betriebsbedingungen und Warnungen des Geschwindigkeitsbegrenzers - Siehe "Geschwindigkeitsbegrenzer" auf .
Warnungen des Aufmerksamkeitsassistenten (DAA) - Siehe "Aufmerksamkeitsassistent (DAA)" auf .
Betriebsbedingungen des Geschwindigkeitskonstanthalters - Siehe "Geschwindigkeitskonstanthalter" auf .
Navigationsführung (Fahrzeuge mit Navigationssystem)
Geschwindigkeitsbegrenzer (Fahrzeuge mit Navigationssystem)
Fahrzeuggeschwindigkeit

Jede Einstellung für die Active Driving-Anzeige lässt sich auf der mittleren Anzeige vornehmen.

Wählen Sie das Symbol auf dem
Hauptbildschirm, um den Einstellbildschirm anzuzeigen.
Wählen Sie die Registerkarte AD-Disp.
Wählen Sie den gewünschten Gegenstand und nehmen Sie die Einstellung vor.

Einstellart der Bildschirmhelligkeit (automatisch/manuell)
Ursprüngliche Einstellung der Bildschirmhelligkeit (automatische Einstellung gewählt)
Einstellung der Bildschirmhelligkeit (manuelle Einstellung gewählt)
Anzeigeposition der Active Driving-Anzeige (Anzeigehöhe)
Winkeleinstellung der Active Driving-Anzeige (Anzeigewinkelkorrektur)
Anzeige/keine Anzeige von Turn- by-turn (TBT) (Navigationsführung)
Der Zeitpunkt der Straßennamenanzeige lässt sich ändern (Navigationsführung)
Active Driving-Anzeige ON/OFF (Display)
Zurückstellen der Einstellungen (reset)

HINWEIS Je nach Markt und Region ist es möglich, dass der Straßenname nicht angezeigt wird.

Warn- und Anzeigeleuchten

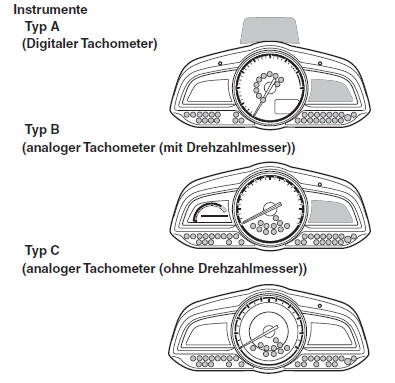

Das Armaturenbrett ist je nach Modell und Ausführung verschieden.

Warn- und Anzeigeleuchten

Warnleuchten

Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus oder eine Systemstörung zu informieren.

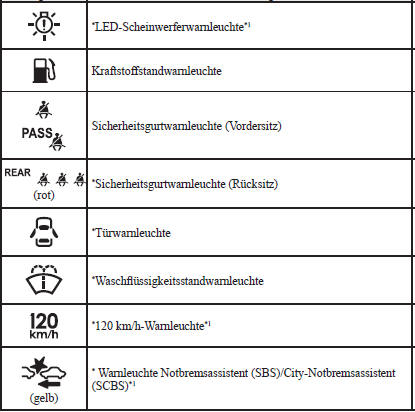

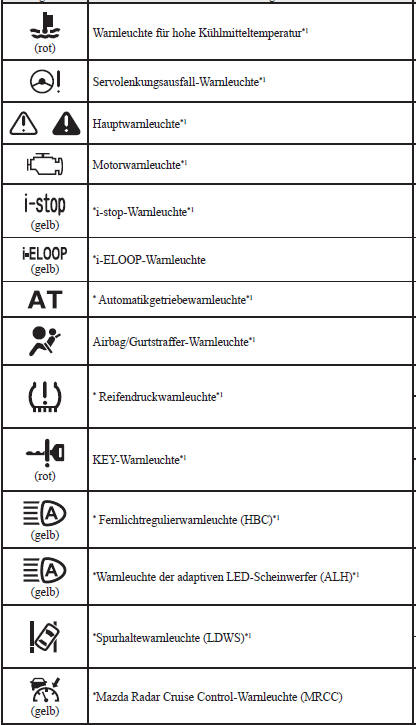

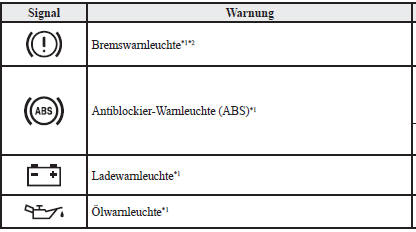

Warnleuchten

*1 Die Leuchte wird beim Einschalten der Zündung für eine Betriebsprüfung eingeschaltet und wird nach einigen Sekunden wieder ausgeschaltet oder wenn der Motor gestartet wird. Falls die Leuchte nicht eingeschaltet bzw. nicht ausgeschaltet wird, lassen Sie das Fahrzeuge von einem autorisierten Mazda-Vertragshändler/ Servicepartner überprüfen.

*2 Die Leuchte leuchtet bei angezogener Handbremse ständig.

Kontrollleuchten

Diese Leuchten werden eingeschaltet oder blinken, um den Fahrer über den Systemstatus oder eine Systemstörung zu informieren.

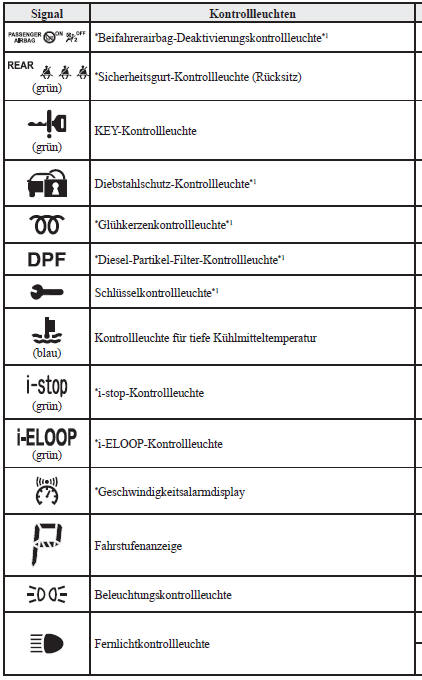

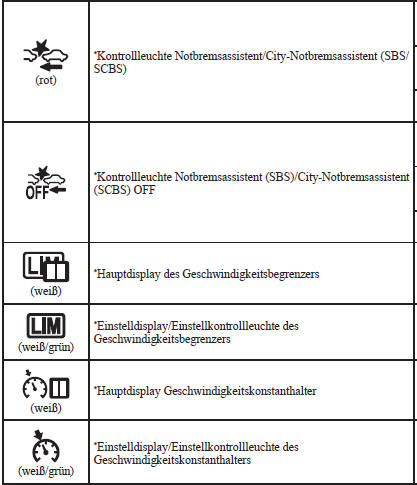

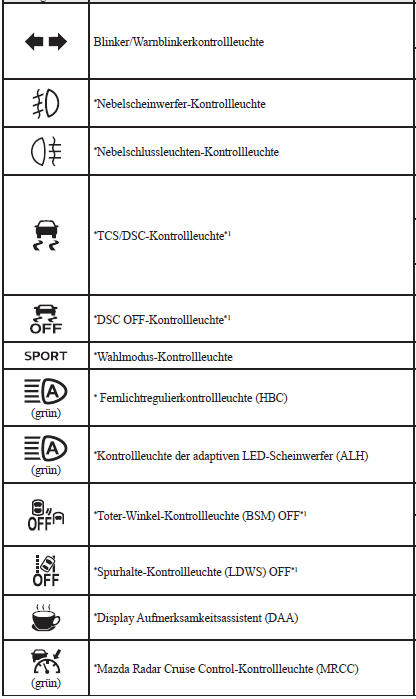

Kontrollleuchten

Schlüsselkontrollleuchte

Beim Einschalten der Zündung auf "ON" leuchtet die Schlüsselkontrollleuchte, sie erlischt nach einigen Sekunden.

Die Schlüsselkontrollleuchte leuchtet beim Erreichen des voreingestellten Wartungsintervalls. Kontrollieren Sie die Anzeige und führen Sie die Wartung aus.

Siehe "Wartungsmonitor" auf .

SKYACTIV-D 1.5 Die Schlüsselkontrollleuchte wird unter den folgenden Bedingungen eingeschaltet:

Der Zustand des Motoröls hat sich verschlechtert.
Der Ölstand befindet sich um oder unter der Messstabmarkierung "MIN". *
Der Ölstand befindet sich um oder über der Messstabmarkierung "X". *

Kontrollieren Sie das Motoröl. Siehe "Kontrolle des Ölstandes" auf .

Falls die Schlüsselkontrollleuchte nicht erlischt, obwohl sich der Ölstand im normalen Bereich befindet, muss das Motoröl ausgewechselt werden.

HINWEIS

Je nach den Verwendungsbedingungen des Fahrzeugs kann die Schlüsselkontrollleuchte auch aus anderen Gründen als dem voreingestellten Wartungsintervall aufieuchten.
Nach jedem Motorölwechsel muss das Motorsteuergerät zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/ Servicepartner oder siehe für das Zurückstellen des Motorsteuergeräts

Kontrollleuchte für tiefe Kühlmitteltemperatur (blau)

Die Leuchte leuchtet kontinuierlich bei niedriger Kühlmitteltemperatur und erlischt sobald der Motor warm ist.

Falls die Kontrollleuchte bei warmgelaufenem Motor immer noch aufieuchtet, kann ein Fehler im Temperaturfühler vorliegen. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda- Vertragshändler/Servicepartner.

Glühkerzenkontrollleuchte (SKYACTIV-D 1.5)

Diese Leuchte kann aufieuchten, wenn die Zündung auf "ON" gestellt ist.

Sie erlischt, sobald die Glühkerzen die Vorglühtemperatur erreicht haben.

Falls die Zündung für längere Zeit bei abgestelltem Motor und vorgewärmten Glühkerzen auf "ON" geschaltet bleibt, werden die Glühkerzen erneut vorgewärmt, was durch Aufieuchten der Glühkerzenkontrollleuchte angezeigt wird.
