Variabler Ladeboden im Gepäckraum (Combi)

Einleitende Informationen

Der variable Ladeboden erleichtert den Umgang mit sperrigen Gepäckstücken.

VORSICHT
Die zulässige Zuladung des variablen Ladebodens beträgt max. 75 kg.

Hinweis
Der Raum unter dem variablen Ladeboden kann zum Verstauen von Gegenständen genutzt werden.

Gepäckraum mit variablem Ladeboden unterteilen

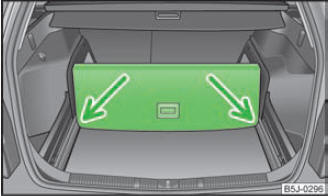

Abb. 48 Gepäckraum mit variablem Ladeboden unterteilen

› Den Teil mit der Halterung anheben und diesen durch Einschieben in die mit Pfeilen gekennzeichneten Nuten sichern » Abb. 48.

Variablen Ladeboden ausbauen

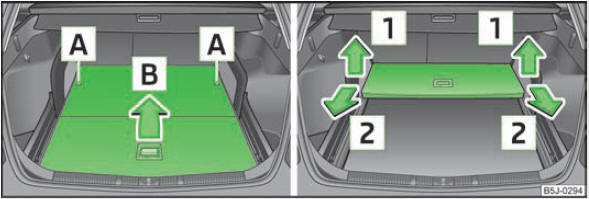

Abb. 49 Variablen Ladeboden zusammenklappen / herausnehmen

Variablen Ladeboden ausbauen

› Den variablen Ladeboden durch Drehen der Sicherungsbolzen A nach links um ca. 180° entriegeln » Abb. 49.
› Durch Bewegen in Pfeilrichtung B den variablen Ladeboden zusammenklappen.
› Den variablen Ladeboden in Pfeilrichtung 1 » Abb. 49 hochklappen und durch Ziehen in Pfeilrichtung 2 » Abb. 49 herausnehmen.

Variablen Ladeboden einbauen

› Den variablen Ladeboden zusammengeklappt auf die Tragschienen legen.
› Den variablen Ladeboden ausklappen.
› Durch Drehen der Sicherungsbolzen A um ca. 180° nach rechts den variablen Ladeboden verriegeln.

ACHTUNG
Beim Einbau des variablen Ladebodens darauf achten, dass die Tragschienen und der variable Ladeboden richtig befestigt sind. Ist das nicht der Fall, droht eine Verletzungsgefahr für die Insassen.

Tragschienen ausbauen

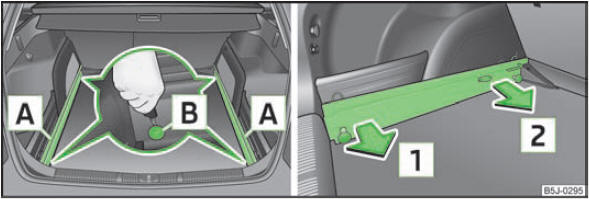

Abb. 50 Sicherungspunkte lösen / Tragschienen herausnehmen

Tragschienen ausbauen

› Die Sicherungspunkte B » Abb. 50 an den Trageschienen mit dem Fahrzeugschlüssel bzw. mit einem flachen Schraubendreher lösen.
› Die Tragschiene A an der Position 1 fassen und durch Ziehen in Pfeilrichtung lösen. Um den Ausbau zu erleichtern, können die herausnehmbaren Ablagefächer herausgenommen werden, Ablagefächer im Gepäckraum.
› Die Tragschiene A an der Position 2 fassen, durch Ziehen in Pfeilrichtung lösen und herausnehmen.
› Beim Ausbau der Tragschiene auf der anderen Seite des Gepäckraums auf die gleiche Weise vorgehen.

Tragschienen einbauen

› Die Tragschienen an die Seiten des Gepäckraums ansetzen.
› An jeder Tragschiene die beiden Sicherungspunkte B » Abb. 50 bis zum Anschlag drücken.
› Durch Ziehen die Befestigung der Tragschienen prüfen.

ACHTUNG
Beim Einbau des variablen Ladebodens darauf achten, dass die Tragschienen und der variable Ladeboden richtig befestigt sind. Ist das nicht der Fall, droht eine Verletzungsgefahr für die Insassen.

Netztrennwand (Combi)

ACHTUNG
■ Nach dem Zurückklappen der Sitzflächen und -lehnen müssen sich die Gurtschlösser und die Gurte in der ursprünglichen Lage befinden - diese müssen einsatzbereit sein.
■ Die Sitzlehnen müssen sicher eingerastet sein, damit bei plötzlichem Bremsen keine Gegenstände aus dem Gepäckraum nach vorn rutschen können - Verletzungsgefahr!
■ Darauf achten, dass die Rücksitzlehne richtig eingerastet ist. Nur dann kann der Dreipunkt-Sicherheitsgurt für den mittleren Sitz seine Funktion zuverlässig erfüllen.
■ Sich überzeugen, dass die Querstange in den Aufnahmen C » Abb. 51 bzw. » Abb. 52 in der vorderen Stellung eingesteckt ist!

Netztrennwand hinter den Rücksitzen verwenden

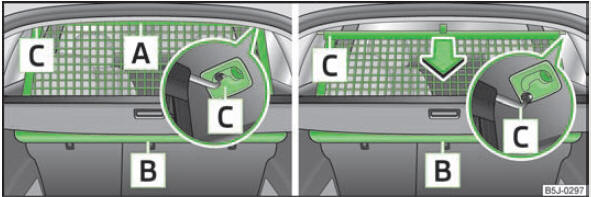

Abb. 51 Netztrennwand herausziehen / aufrollen

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise .

Herausziehen

› Die Tür hinten rechts öffnen.
› Die Rücksitzlehnen etwas nach vorn klappen, dadurch wird der Zugang zum Herausziehen der Netztrennwand freigemacht.
› Die Netztrennwand an der Lasche A » Abb. 51 aus dem Gehäuse B in Richtung der Halterungen C ziehen.
› Die Querstange in eine der Aufnahmen C einsetzen und nach vorn drücken.
› Auf gleiche Weise die Querstange auf der anderen Fahrzeugseite in die Aufnahme C einsetzen.
› Anschließend die Sitzlehne zurückklappen, bis der Sicherungsknopf einrastet - durch Ziehen an der Sitzlehne überprüfen.

Aufrollen

› Die Querstange erst auf der einen, dann auf der anderen Seite etwas nach hinten ziehen und aus den Aufnahmen C » Abb. 51 nehmen.
› Die Querstange so halten, dass die Netztrennwand in das Gehäuse B langsam und ohne Beschädigung einrollen kann.

Wenn man den gesamten Gepäckraum benutzen möchte, kann die aufrollbare Gepäckraumabdeckung ausgebaut werden.

Netztrennwand hinter den Vordersitzen verwenden

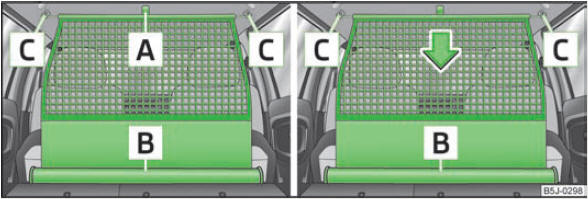

Abb. 52 Netztrennwand herausziehen / aufrollen

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise .

Herausziehen

› Die Tür hinten rechts öffnen.
› Die Sitzflächen und die Rücksitzlehnen vorklappen.
› Die Netztrennwand an der Lasche A » Abb. 52 aus dem Gehäuse B in Richtung der Halterungen C ziehen.
› Die Querstange in eine der Aufnahmen C einsetzen und nach vorn drücken.
› Auf gleiche Weise die Querstange auf der anderen Fahrzeugseite in die Aufnahme C einsetzen.

Aufrollen

› Die Querstange erst auf der einen, dann auf der anderen Seite etwas nach hinten ziehen und aus den Aufnahmen C » Abb. 52 nehmen.
› Die Querstange so halten, dass die Netztrennwand in das Gehäuse B langsam und ohne Beschädigung einrollen kann.
› Die Rücksitze in die Ausgangsstellung zurückklappen.

Netztrennwandgehäuse aus- und einbauen

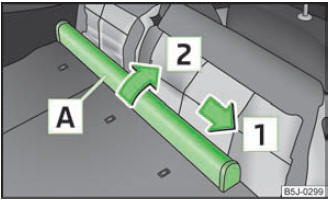

Abb. 53 Rücksitze: Netztrennwandgehäuse

Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise .

Ausbauen

› Die Tür hinten rechts öffnen.
› Die Sitzflächen und die Rücksitzlehnen vorklappen. Zuerst die linke und dann die rechte Lehne.
› Das Netztrennwandgehäuse A » Abb. 53 in Pfeilrichtung 1 schieben und aus der Aufnahme der rechten Sitzlehne in Pfeilrichtung 2 herausnehmen.

Einbauen

› Die Ausschnitte des Netztrennwandgehäuses in die Aufnahmen an den Rücksitzlehnen einsetzen.
› Das Netztrennwandgehäuse entgegen der Pfeilrichtung 1 bis zum Anschlag schieben.
› Die Rücksitze in die Ausgangsstellung zurückklappen.
