Hyundai i20: Motorraum - Wartung - Hyundai i20 BetriebsanleitungHyundai i20: Motorraum

Benzinmotor (1.25L)

Benzinmotor (1.25L)


  1. Behälter - Motorkühlmittel
  2. Kühlerdeckel
  3. Flüssigkeitsbehälter Bremse/Kupplung
  4. Luftfilter
  5. Messstab - Motoröl
  6. Einfülldeckel - Motoröl
  7. Behälter - Scheibenwaschanlage
  8. Anschlusskasten im Motorraum
  9. Batterie

Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

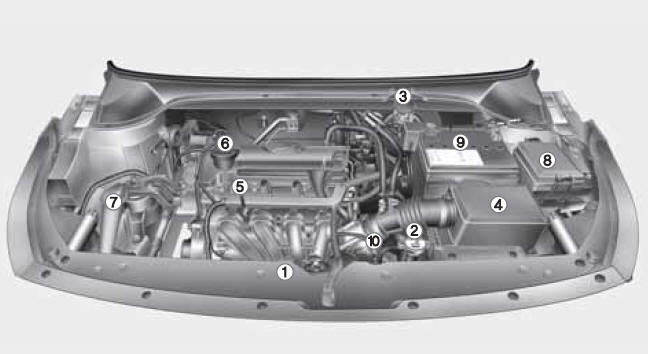

Benzinmotor (1.4L)

Benzinmotor (1.4L)


  1. Behälter - Motorkühlmittel
  2. Kühlerdeckel
  3. Flüssigkeitsbehälter Bremse/Kupplung
  4. Luftfilter
  5. Messstab - Motoröl
  6. Einfülldeckel - Motoröl
  7. Behälter - Scheibenwaschanlage
  8. Anschlusskasten im Motorraum
  9. Batterie
  10. Messstab - Automatikgetriebeöl*

* : ausstattungsabhängig

Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.

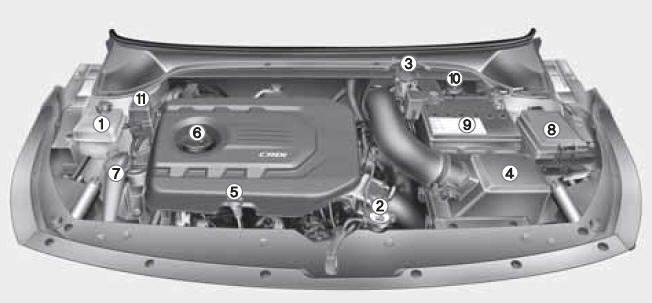

Dieselmotor

Dieselmotor


  1. Behälter - Motorkühlmittel
  2. Kühlerdeckel
  3. Flüssigkeitsbehälter Bremse/Kupplung
  4. Luftfilter
  5. Messstab - Motoröl
  6. Einfülldeckel - Motoröl
  7. Behälter - Scheibenwaschanlage
  8. Anschlusskasten im Motorraum
  9. Batterie
  10. Kraftstofffilter
  11. Diesel-Verteilerkasten

Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.
