Übersicht

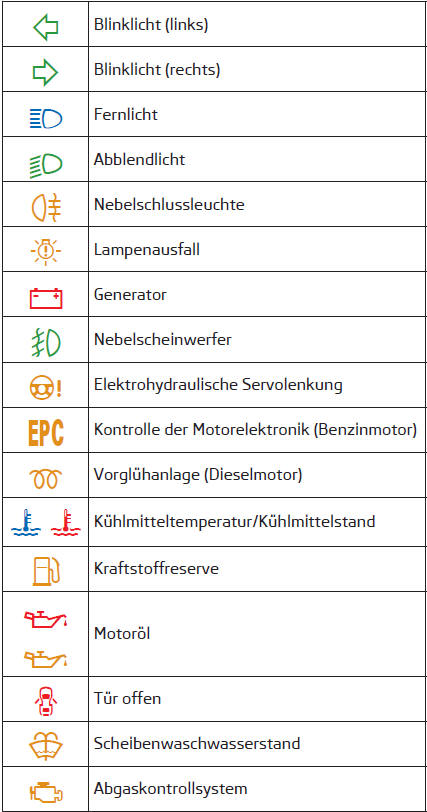

Die Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an, und können von akustischen Signalen begleitet werden.
ACHTUNG
■ Wenn aufleuchtende Kontrollleuchten und die entsprechenden Beschreibungen
und Warnhinweise nicht beachtet werden, kann das zu schwerwiegenden
Verletzungen oder Fahrzeugbeschädigungen führen.
■ Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich. Bei Arbeiten im
Motorraum, z. B. Prüfen und Nachfüllen von Betriebsflüssigkeiten, können
Verletzungen, Verbrühungen, Unfall- und Brandgefahren entstehen. Unbedingt
die Warnhinweise beachten, Motorraum.
Hinweis
■ Die Anordnung der Kontrollleuchten ist von der Motorausführung abhängig. Die
in der folgenden Funktionsbeschreibung dargestellten Symbole finden Sie als
Kontrollleuchte im Kombi-Instrument.
■ Funktionsstörungen werden im Kombi-Instrument als rote Symbole (Priorität 1 -
Gefährdung) oder gelbe Symbole (Priorität 2 - Warnung) angezeigt.
Blinkanlage
Je nach Position des Blinkerhebels blinkt die linke oder rechte Kontrollleuchte.
Fällt ein Blinklicht aus, blinkt die Kontrollleuchte etwa doppelt so schnell.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten sowie beide Kontrollleuchten mit.
Weitere Informationen, Blinker- und Fernlichthebel.
Fernlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht oder bei Lichthupe
Abblendlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Abblendlicht.
Nebelschlussleuchte
Die Kontrollleuchte leuchtet bei eingeschalteter Nebelschlussleuchte.
Lampenausfall
Die Kontrollleuchte leuchtet bei
einer defekten Lampe auf:
› innerhalb von 2 Sekunden nach dem Einschalten der Zündung;
› beim Einschalten der defekten Glühlampe.
Im Informationsdisplay angezeigter Text, z. B.:
Check front-right dipped beam! (Abblendlicht vorne rechts prüfen!)
Das hintere Standlicht und die Kennzeichenleuchte beinhalten mehrere Glühlampen.
Die Kontrollleuchte leuchtet nur dann auf, wenn alle Glühlampen der Kennzeichenleuchte bzw. des Standlichts (in einer Rückleuchte) defekt sind. Die Funktion dieser Glühlampen ist deshalb regelmäßig zu prüfen.
Generator
Die Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf. Sie muss nach dem Anlassen des Motors erlöschen.
Wenn die Kontrollleuchte nach Anlassen des Motors nicht erlischt oder während der Fahrt aufleuchtet, dann zum nächsten Fachbetrieb fahren. Da sich dabei die Fahrzeugbatterie entlädt, alle nicht unbedingt erforderlichen elektrischen Verbraucher ausschalten.
ACHTUNG
Wenn aus technischen Gründen angehalten werden muss, dann ist das Fahrzeug
in einem sicheren Abstand zum Straßenverkehr abzustellen, der Motor
abzuschalten und die Warnblinkanlage einzuschalten, Schalter für
Warnblinkanlage.
VORSICHT
Sollte während der Fahrt zusätzlich zur Kontrollleuchte
noch die Kontrollleuchte
(Kühlsystemstörung) im Display
aufleuchten, sofort anhalten und den Motor
abstellen - Gefahr eines Motorschadens!
Nebelscheinwerfer
Die Kontrollleuchte leuchtet bei eingeschalteten Nebelscheinwerfern.
Elektrohydraulische Servolenkung
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Sekunden auf.
Wenn die Kontrollleuchte nach dem Einschalten der Zündung oder während der Fahrt ständig leuchtet, liegt ein Fehler in der elektrohydraulischen Servolenkung vor. Die Servolenkung arbeitet mit reduzierter Lenkunterstützung oder ist völlig ohne Funktion.
Umgehend einen Fachbetrieb aufsuchen.
Hinweis
■ Wenn nach neuem Motorstart und kurzer Fahrt die gelbe Kontrollleuchte
erlischt,
ist es nicht nötig, einen Fachbetrieb aufzusuchen.
■ Wenn die Fahrzeugbatterie abgeklemmt und wieder angeklemmt wurde, leuchtet
nach Einschalten der Zündung die gelbe Kontrollleuchte
auf. Nach dem Zurücklegen
einer kurzen Strecke muss die Kontrollleuchte erlöschen.
■ Bei Abschleppen mit stehendem Motor oder bei defekter Servolenkung ist keine
Servounterstützung vorhanden. Das Fahrzeug bleibt aber voll lenkfähig. Zum
Lenken
ist jedoch ein erhöhter Kraftaufwand notwendig.
Kontrolle der Motorelektronik (Benzinmotor)
Die Kontrollleuchte (Electronic Power Control) leuchtet beim Einschalten der Zündung für einige Sekunden auf.
Wenn die Kontrollleuchte nach dem Anlassen des Motors nicht erlischt oder während der Fahrt aufleuchtet bzw. blinkt, liegt ein Fehler in der Motorsteuerung vor. Das von der Motorsteuerung gewählte Notprogramm ermöglicht Ihnen, mit schonender Fahrweise zum nächsten Fachbetrieb zu fahren.
Vorglühanlage (Dieselmotor)
Bei kaltem Motor leuchtet die Kontrollleuchte beim Einschalten der Zündung (Vorglühstellung) 2 auf. Nach dem Erlöschen der Kontrollleuchte kann der Motor angelassen werden.
Bei betriebswarmem Motor bzw. bei Außentemperaturen über +5 °C leuchtet die Vorglüh-Kontrollleuchte für etwa 1 Sekunde auf. Das bedeutet, dass der Motor sofort angelassen werden kann.
Leuchtet die Kontrollleuchte nicht auf oder leuchtet diese stetig, dann liegt ein Fehler in der Vorglühanlage vor; möglichst bald die Hilfe eines Fachbetriebs in Anspruch nehmen.
Beginnt die Kontrollleuchte während der Fahrt zu blinken, liegt ein Fehler in der Motorsteuerung vor. Das von der Motorsteuerung gewählte Notprogramm ermöglicht Ihnen, mit schonender Fahrweise zum nächsten Fachbetrieb zu fahren.
Kühlmitteltemperatur/Kühlmittelstand
Die Kontrollleuchte leuchtet, bis der Motor die Betriebstemperatur erreicht hat1). Hohe Motordrehzahlen, Vollgas und starke Motorbelastung sind zu vermeiden.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Sekunden auf.
Wenn die Kontrollleuchte nicht erlischt oder während der Fahrt beginnt zu blinken, ist die Kühlmitteltemperatur zu hoch oder der Kühlmittelstand zu niedrig.
Als Warnton ertönt ein akustisches Signal.
In diesem Fall anhalten, den Motor abstellen und den Kühlmittelstand prüfen, ggf. Kühlmittel auffüllen.
Ist unter den gegebenen Bedingungen ein Auffüllen von Kühlmittel nicht möglich, die Fahrt nicht fortsetzen. Es kann zu einem schweren Motorschaden kommen, deshalb den Motor abgeschaltet lassen und die Hilfe eines Fachbetriebs in Anspruch nehmen.
Falls der Kühlmittelstand im vorgeschriebenen Bereich liegt, kann eine erhöhte Temperatur durch eine Funktionsstörung des Kühlerlüfters verursacht sein. Die Sicherung für Kühlerlüfter prüfen, ggf. diese auswechseln, Sicherungen im Motorraum.
Wenn die Kontrollleuchte nicht erlischt, obwohl der Kühlmittelstand und auch die Lüftersicherung in Ordnung sind, die Fahrt nicht fortsetzen. Die Hilfe eines Fachbetriebs in Anspruch nehmen.
Weitere Informationen, Kühlmittel.
Im Informationsdisplay angezeigter Text:
Check coolant! Owner's manual (Kühlmittel prüfen! Bordbuch!)
ACHTUNG
■ Wenn aus technischen Gründen angehalten werden muss, dann ist das
Fahrzeug in einem sicheren Abstand zum Straßenverkehr abzustellen, der Motor
abzuschalten und die Warnblinkanlage einzuschalten.
■ Den Kühlmittelausgleichsbehälter vorsichtig öffnen. Bei heißem Motor steht
das Kühlsystem unter Druck - es besteht Verbrühungsgefahr! Deshalb vor
Abschrauben
des Verschlussdeckels den Motor abkühlen lassen.
■ Den Kühlerlüfter nicht berühren. Der Kühlerlüfter kann sich auch bei
ausgeschalteter
Zündung von selbst einschalten.
Kraftstoffreserve
Die Kontrollleuchte leuchtet, wenn noch ein Kraftstoffvorrat von weniger als 7 Liter vorhanden ist.
Als Warnton ertönt zusätzlich ein akustisches Signal.
Im Informationsdisplay angezeigter Text:
Please refuel! Range...km (Bitte tanken. Reichweite...km)
Hinweis
Der Text im Informationsdisplay erlischt erst, nachdem getankt und eine kurze
Strecke gefahren wurde.
Motoröl
Die Kontrollleuchte blinkt rot (niedriger Öldruck)
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige Sekunden auf1).
Wenn die Kontrollleuchte nach dem Anlassen des Motors nicht erlischt oder während der Fahrt beginnt zu blinken, anhalten und den Motor abstellen. Den Ölstand prüfen und, falls erforderlich, Motoröl auffüllen, Motorölstand prüfen.
Als Warnton ertönt auch ein akustisches Signal.
Ist unter den gegebenen Bedingungen ein Auffüllen von Motoröl nicht möglich, dann die Fahrt nicht fortsetzen. Es kann zu einem schweren Motorschaden kommen, deshalb den Motor abgeschaltet lassen und die Hilfe eines Fachbetriebs in Anspruch nehmen.
Blinkt die Kontrollleuchte, nicht weiterfahren, auch wenn der Ölstand in Ordnung ist. Den Motor auch nicht im Leerlauf laufen lassen. Die Hilfe des nächsten Fachbetriebs in Anspruch nehmen.
Im Informationsdisplay angezeigter Text:
Oil pressure: Engine off! Owner's manual! (Öldruck: Motor aus! Bordbuch!)
Die Kontrollleuchte leuchtet gelb (Ölmenge zu gering)
Falls die Kontrollleuchte leuchtet, ist die Ölmenge wahrscheinlich zu gering.
Möglichst bald den Motorölstand prüfen bzw. Motoröl nachfüllen, Motorölstand prüfen.
Als Warnton ertönt auch ein akustisches Signal.
Im Informationsdisplay angezeigter Text:
Check oil level! (Ölstand prüfen!)
Bleibt die Motorraumklappe länger als 30 Sekunden geöffnet, erlischt die Kontrollleuchte.
Wenn kein Motoröl nachgefüllt wurde, leuchtet die Kontrollleuchte nach etwa 100 km wieder auf.
Die Kontrollleuchte blinkt gelb (Motorölstandssensor defekt)
Tritt eine Störung am Motorölstandssensor auf, wird dies nach dem Einschalten der Zündung zusätzlich durch ein akustisches Signal und mehrmaliges Aufleuchten der Kontrollleuchte angezeigt.
Der Motor ist umgehend von einem Fachbetrieb überprüfen zu lassen.
Im Informationsdisplay angezeigter Text:
Oil sensor: Workshop! (Ölsensor: Werkstatt!)
ACHTUNG
Wenn aus technischen Gründen angehalten werden muss, dann ist das Fahrzeug
in einem sicheren Abstand zum Straßenverkehr abzustellen, der Motor
abzuschalten und die Warnblinkanlage einzuschalten.
VORSICHT
Die rote Öldruckkontrollleuchte
ist keine Ölstandsanzeige! Deshalb sollte der
Ölstand in regelmäßigen Abständen, am besten nach jedem Tanken, geprüft werden.
Tür offen
Die Kontrollleuchte leuchtet beim Öffnen einer oder mehrerer Türen oder beim Öffnen der Gepäckraumklappe. Wenn sich während der Fahrt eine der Türen öffnet, leuchtet die Kontrollleuchte auf und es ertönt ein akustisches Signal.
Diese Kontrollleuchte leuchtet auch bei ausgeschalteter Zündung. Die Kontrollleuchte leuchtet max. 5 Minuten lang.
Scheibenwaschwasserstand
Die Kontrollleuchte leuchtet bei eingeschalteter Zündung bei zu geringem Scheibenwaschwasserstand. Flüssigkeit nachfüllen.
Im Informationsdisplay angezeigter Text:
Top up wash fluid! (Waschwasser auffüllen!)
Abgaskontrollsystem
Die Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf.
Wenn die Kontrollleuchte nach dem Anlassen des Motors nicht erlischt oder während der Fahrt aufleuchtet, liegt ein Fehler in einem abgasrelevanten Bauteil vor.
Das von der Motorsteuerung gewählte Notprogramm ermöglicht Ihnen, mit schonender Fahrweise zum nächsten Fachbetrieb zu fahren.
Reifenfülldruck
Die Kontrollleuchte leuchtet auf, wenn es in einem der Reifen zu einer wesentlichen Senkung des Fülldrucks kommt. Die Geschwindigkeit verringern und möglichst bald den Fülldruck in allen Reifen prüfen bzw. korrigieren.
Als Warnton ertönt auch ein akustisches Signal.
Bei blinkender Kontrollleuchte liegt ein Systemfehler vor. Einen Fachbetrieb aufsuchen und den Fehler beheben lassen.
Weitere Informationen, Reifenkontrollanzeige.
Hinweis
Wenn die Batterie abgeklemmt wurde, leuchtet nach dem Einschalten der Zündung
die Kontrollleuchte auf.
Nach dem Zurücklegen einer kurzen Strecke
muss die Kontrollleuchte erlöschen.
Kopfstützen
Das Fahrzeug ist mit Kopfstützen an allen äußeren Sitzen und am mittleren
Rücksitz ausgerüstet. Die Kopfstützen haben die Funktion Sie und Ihre
Mitfahrer vor einer Nackenverletzung zu schützen.
WARNUNG
Für die benutzten Sitze müssen
die Kopfstützen
immer eingeset ...
Fernbedienung
Einleitende Informationen
Mit dem Funkschlüssel können Sie:
› das Fahrzeug ent- und verriegeln;
› die Gepäckraumklappe entriegeln oder öffnen;
› die Fenster öffnen und schließen.
Der Sender mit der Batterie ist im Griff des Funkschlüssels untergebracht. ...
