Allgemeine Übersicht

Übersicht der Instrumententafel

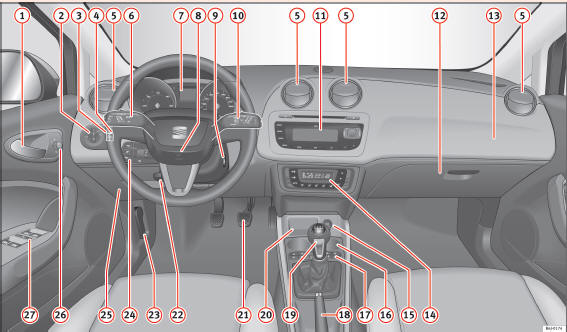

Abb. 29 Instrumententafel

Diese Übersicht soll helfen, sich schnell mit den Anzeigen und Bedienungselementen vertraut zu machen.

1 Türöffnungshebel innen
2 Lichtschalter
3 Helligkeitsregler für Instrumentenbeleuchtung*
4 Leuchtweitenregulierung*
5 Luftaustrittsdüsen
6 Blinker- und Abblendlichthebel und  Geschwindigkeitsregelanlage*
7 Kombiinstrument und Kontrollleuchten:
− Instrumente
− Warn- und Kontrollleuchten
8 Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-Frontairbag*
9 Lenkrad- und Zündschloss
10 Scheibenwischer- und Scheibenwaschhebel / Heckscheibenwischer* und Bedienung der Multifunktionsanzeige*
11 Radio
12 Handschuhfach / Ablagefach
13 Beifahrerairbag*
14 Schalter für:
− Heizung und Belüftung
− Klimaanlage*
− Climatronic*
15 Steckdose
16 Getränkehalter
17 Schalter in der Mittelkonsole:
− Warnblinkanlage
− Kontrollleuchte für Airbagabschaltung*
− ESP
− Reifenfülldruckkontrolle
− Heckscheibenbeheizung
− Sitzheizung*
− Zentralverriegelung*
− AUX-Anschluss
18 Handbremshebel
19 Schalthebel Automatikgetriebe* / Schaltgetriebe /
20 Ablagemöglichkeit
21 Pedale
22 Hebel für Einstellung der Lenksäule*
23 Hebel zum Entriegeln der Motorraumklappe
24 Schalter in der Lenksäule für Audio- und Telefonbedienung*
25 Sicherungsaufnahme
26 Schalter zur Einstellung der elektrisch verstellbaren Außenspiegel*
27 Schalter für elektrische Fensterheber*

Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modellausführungen oder sind Mehrausstattungen.

Instrumente

Übersicht der Instrumente

Die Instrumente zeigen Betriebszustände des Fahrzeuges an.

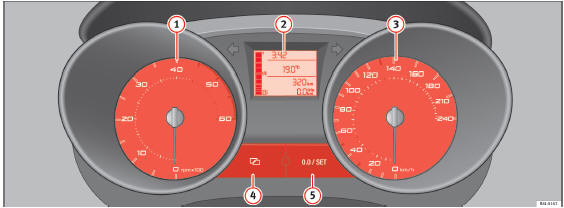

Abb. 30 Ausschnitt aus der Instrumententafel: Kombiins

Die Anordnung der Instrumente ist abhängig von Modellversion und Motor.

1 Drehzahlmesser*
2 Display
3 Tachometer ( Geschwindigkeitsmesser)
4 Menüauswahltaste am digitalen Display des Kombiinstruments
5 Einstellungstaste je nach ausgewähltem Menü

Drehzahlmesser

Der Drehzahlmesser zeigt die Umdrehungen pro Minute des laufenden Motors an.

Der Beginn des roten Bereichs, Abb. 30 1 weist auf die maximale Motordrehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Bereiches sollte in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt oder der Fuß vom Gaspedal genommen werden.

Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich der Skala kommen – Gefahr eines Motorschadens!

Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Betriebsgeräusche zu verringern.

Tachometer (Geschwindigkeitsmesser)

Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageskilometerzähler und einer Service-Intervall-Anzeige ausgestattet.

Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf zu beachten.
