Ford Fiesta: Abschleppen

Anhängerbetrieb

WARNUNGEN
Nicht schneller als 100 km/h fahren.

Der Druck der hinteren Reifen muss um 0,2 bar (3 psi) über Spezifikation angehoben werden. Siehe Technische Daten.
Das auf dem Typenschild angegebene höchstzulässige Zuggesamtgewicht darf nicht überschritten werden. Siehe Fahrzeug-Identifikationsschild.
ECOnetic-Fahrzeuge sind nicht für den Anhängerbetrieb zugelassen.

VORSICHT
Überschreiten Sie die maximal zulässige Stützlast, d. h. das auf den Kugelkopf wirkende vertikale Gewicht von 50 kg (110 Pfund) nicht.
Das elektrische System ist nicht für Anhänger mit mehr als einer Nebelschlussleuchte ausgelegt.

Beachte: Der Anbau einer Anhängerkupplung ist nicht bei allen Fahrzeugen möglich bzw. zulässig. Fragen Sie dazu zuerst Ihren Händler.

Ladung bzw. Last möglichst tief und möglichst nah im Bereich der Achse(n) platzieren. Bei Anhängerbetrieb mit einem unbeladenen Fahrzeug muss die Ladung bzw. Last möglichst im vorderen Bereich des Anhängers unter Einhaltung der maximalen Stützlast platziert werden, da hierdurch die beste Stabilität gewährleistet ist.

Die Stabilität des Gespanns ist stark von der Qualität des Anhängers abhängig.

In Höhenlagen über 1000 Meter sinkt das angegebene maximal zulässige Zuggesamtgewicht je 1000 Höhenmeter um 10 Prozent.

Steilstrecken

ACHTUNG
Die Auflaufbremse eines Anhängers ist nicht durch das Antiblockiersystem geregelt.

Vor einer starken Gefällstrecke einen Gang herunterschalten.

Abnehmbare Anhängerzugvorrichtung

WARNUNGEN
Wenn er nicht gebraucht wird, muss der Kugelkopfarm zum Transport sicher im Kofferraum befestigt sein.
Die Verkehrssicherheit des Gespanns hängt vom korrekten Anbau des Kugelkopfarms ab. Deshalb ist beim Anbau besondere Vorsicht geboten.
Zum An- und Abbauen des Kugelkopfarms kein Werkzeug verwenden. Anhängerkupplung nicht zerlegen. Den Kugelkopfarm nicht zerlegen oder reparieren.

Eine 13-polige Anhängersteckdose und die Aufnahme für den Kugelkopfarm befinden sich unter dem hinteren Stoßfänger.

Drehen Sie die Anhängersteckdose um 90 Grad nach unten, bis sie in der Anschlagstellung einrastet.

Kugelkopfarm-Mechanismus entriegeln

Kugelkopfarm-Mechanismus entriegeln

1. Nehmen Sie die Schutzkappe (1) ab.

Stecken Sie den Schlüssel ein und drehen Sie ihn zum Entriegeln im Uhrzeigersinn (2).

2. Den Kugelkopfarm festhalten. Ziehen Sie das Handrad heraus und drehen Sie es im Uhrzeigersinn, bis ein Klickgeräusch zu hören ist (3).

3. Die rote Markierung am Handrad muss mit der grünen Markierung am Kugelkopf fluchten.

4. Das Handrad loslassen. Der Kugelkopfarm ist entriegelt.

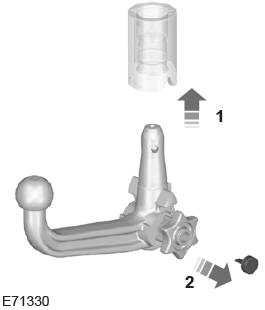

Kugelkopfarm einstecken.

Kugelkopfarm einstecken.

ACHTUNG
Der Kugelkopfarm kann nur eingesteckt werden, wenn er vollständig entriegelt ist.

1. Stopfen herausziehen.

2. Den Kugelkopfarm senkrecht einstecken und nach oben drücken, bis er einrastet (1). Hand nicht in der Nähe des Handrads halten.

3. Die grüne Markierung am Handrad muss mit der grünen Markierung am Kugelkopf fluchten.

4. Drehen Sie zum Verriegeln den Schlüssel gegen den Uhrzeigersinn und ziehen Sie ihn ab (2).

5. Die Schutzkappe vom Schlüsselgriff abziehen und auf das Schloss stecken.

Mit Anhänger fahren

Mit Anhänger fahren

ACHTUNG
Falls eine der nachfolgenden Bedingungen nicht erfüllt werden kann, darf die Anhängerkupplung nicht benutzt werden und muss in einer Fachwerkstatt geprüft werden.

Vor Fahrtbeginn sicherstellen, dass der Kugelkopfarm korrekt verriegelt ist.

Sicherstellen, dass:

• die grünen Markierungen fluchten • das Handrad (A) korrekt am Kugelkopfarm angebracht ist.

• der Schlüssel (B) abgezogen ist.

• der Kugelkopfarm fest sitzt. Er darf sich nicht bewegen, wenn daran gerüttelt wird.

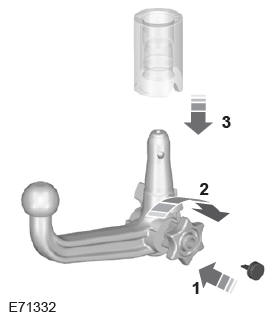

Kugelkopfarm abbauen

Kugelkopfarm abbauen.

1. Anhänger abkuppeln.

2. Die Schutzkappe abnehmen. Die Kappe in den Schlüsselgriff stecken. Den Schlüssel einstecken und entriegeln (1).

3. Den Kugelkopfarm festhalten. Das Handrad herausziehen, im Uhrzeigersinn bis zum Anschlag drehen (2) und den Kugelkopfarm abnehmen (3).

4. Das Handrad loslassen.

Wenn er auf diese Weise entriegelt wird, kann der Kugelkopfarm jederzeit wieder eingesteckt werden.

Ohne Anhänger fahren

Ohne Anhänger fahren

1. Den Kugelkopfarm abbauen.

2. Stopfen in die Aufnahme einsetzen (1).

ACHTUNG
Bei angehängtem Anhänger darf der Kugelkopfarm keinesfalls entriegelt werden.

Wartung

ACHTUNG
Vor dem Reinigen des Fahrzeugs mit einem Hochdruckreiniger muss der Kugelkopfarm abgebaut und dessen Aufnahme mit dem Stopfen verschlossen werden.

System stets sauber halten. Lager, Gleitflächen und Sperrkugeln sind regelmäßig mit harzfreiem Fett oder Öl und das Schloss mit Graphit zu schmieren.

Bei Verlust sind Ersatzschlüssel unter Angabe der Schließzylindernummer vom Hersteller erhältlich.
